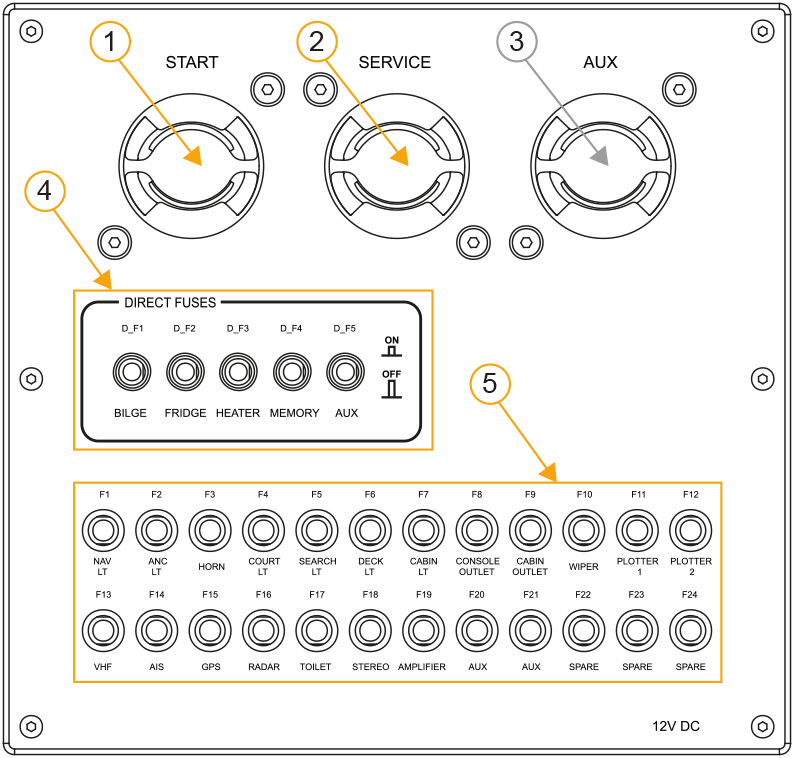

Start: huvudströmbrytare för start
-
Service: huvudströmbrytare för service
-
Aux: extra huvudströmbrytare*
-
Direktsäkringar: direktmatningssäkringar/strömbrytare
-
Vanliga säkringar
*Tillval
Huvudströmbrytarpanelen är placerad under aktersätet i hytten (se figuren i avsnittet 4.2 Elsystem).
Om du har valt tillval som kräver en hög effektnivå, finns säkringarna för starkström för dessa vid sidan av huvudströmbrytarpanelen.
12 V-utrustningen styrs av huvudströmbrytarna på huvudströmbrytarpanelen och de enskilda funktionsknapparna på styrkonsolen.
-
Huvudströmbrytaren för start styr motorfunktionerna i styrkonsolen.
-
Den extra huvudströmbrytaren styr bogpropellern och ankarspelet (tillval).
-
Huvudströmbrytaren för service styr alla andra enheter.
Knapparna för direktsäkringarna fungerar både som säkringar och strömbrytare för apparater som behöver ström även när huvudströmbrytarna är avstängda. Följande apparater och enheter är anslutna till dem:
-
länspump
-
kylskåp*
-
värmare*
-
ljudkanalsminne*
-
Aux för vattentank eller eftermonteringar*
*Tillval
När strömbrytaren till en direktmatningssäkring trycks ner är brytaren påslagen. När den trycks upp är den avstängd.
Enheter och apparater som är anslutna till direktmatningssäkringar kan överhettas och skadas om direktmatningsbrytarna stängs av för tidigt.
Låt alltid direktmatningsbrytarna vara påslagna, även när du stänger av strömmen till enheten eller apparaten.
Vanliga säkringar är avsedda för de enheter som drivs av huvudströmbrytaren. Positionerna F20–F25 är reservsäkringar för eftermonteringar.
Säkringar för starkström är avsedda för tillval som bogpropeller och ankarspel. Se figuren i avsnittet 4.2 Elsystem för placeringen.
