4.7 Öppningar i skrov och överbyggnad

Båten har ett antal öppningar där vatten kan ta sig in eller ut. Dessa kräver din uppmärksamhet under användning för att förhindra att vatten tränger in och för att garantera passagerarnas säkerhet.

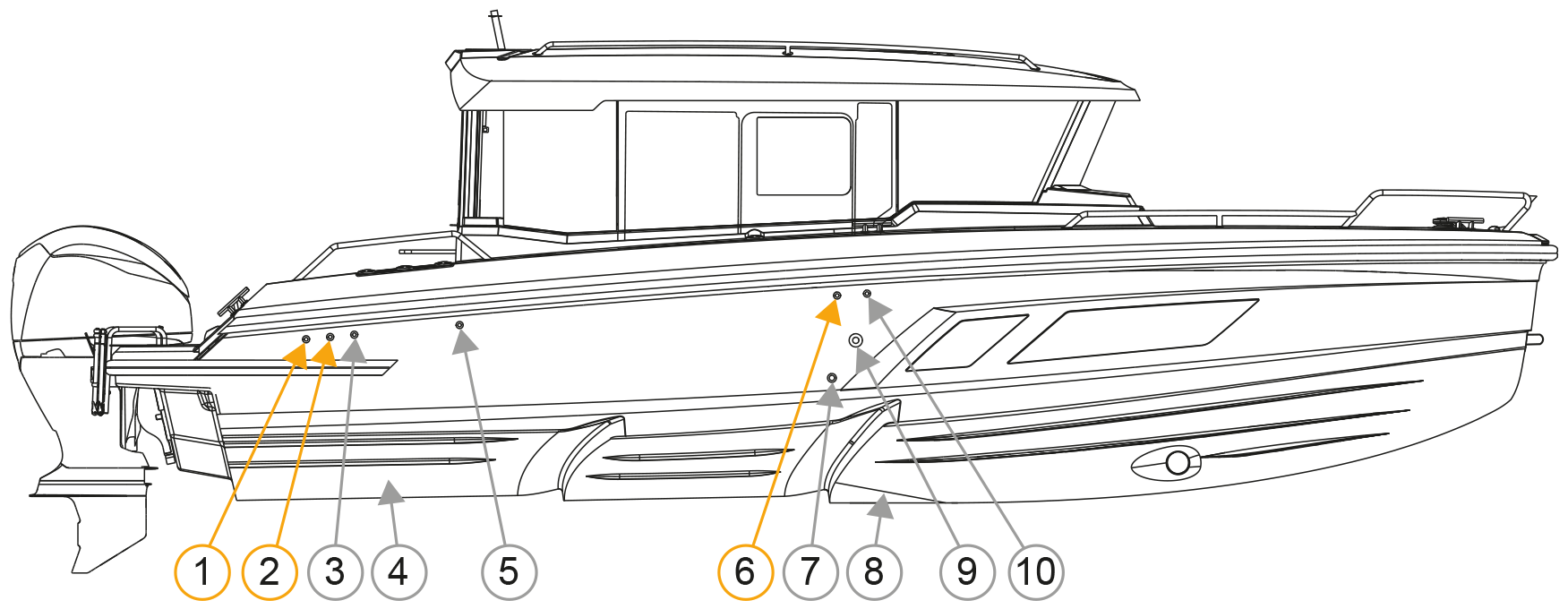

Följande figur visar var dessa öppningar är placerade i skrovet och överbyggnaderna (områdena ovanför däcket).

Skrovöppningar

  1. Länshål för automatisk länspump

  2. Länshål för manuell länspump

  3. Ventilationsöppning för septiktank*

  4. Dräneringshål för septiktank utrustad med bottenventil*

  5. Ventilationsöppning för dieseltank*

  6. Ventilationsöppning för bensintank

  7. Dräneringshål för toalettens handfat utrustat med bottenventil*

  8. Vatteninlopp för toalettspolning utrustat med bottenventil*

  9. Ventil för avgasutsläpp från värmaren*

  10. Ventilationsöppning för färskvattentank*

*Tillval

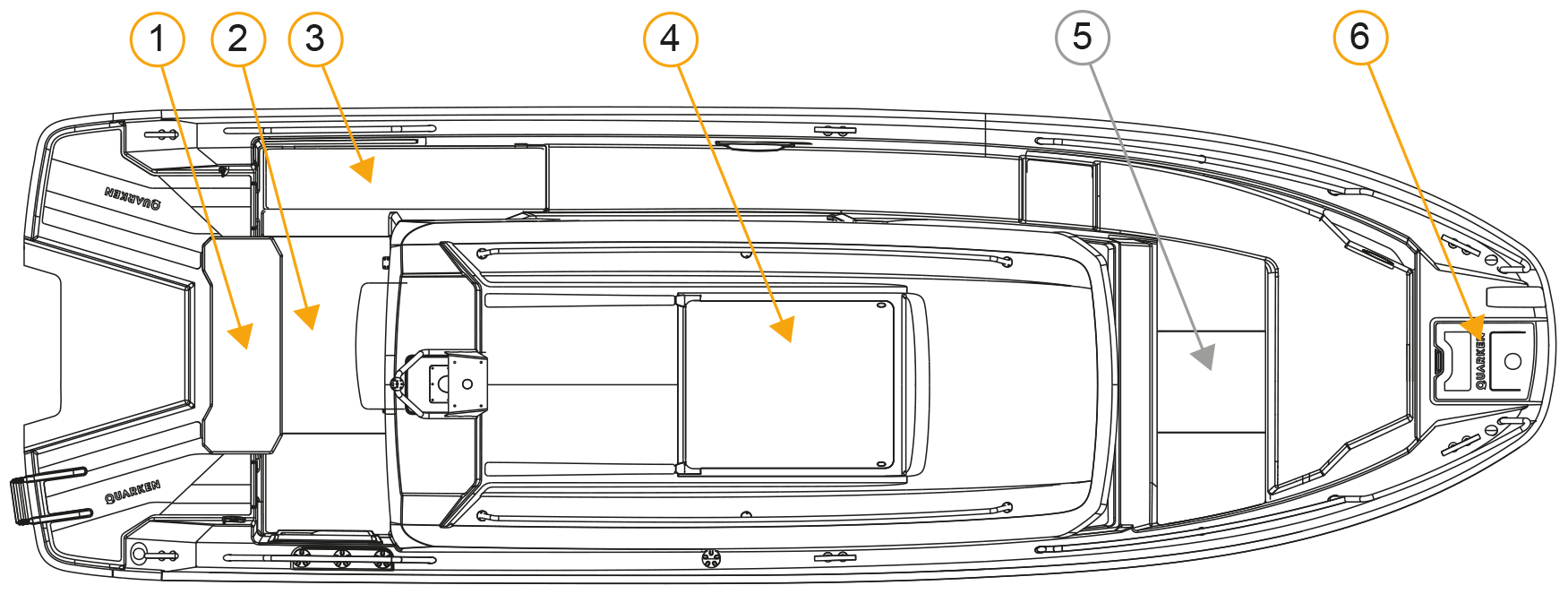

Fönster, dörrar och luckor

  1.  Bakre bänk

  2.  Bakre sittbrunnslucka

  3.  Sidolucka till sittbrunnen

  4.  Taklucka

  5. Hyttlucka*

  6. Ankarförvaringslucka

*Tillval

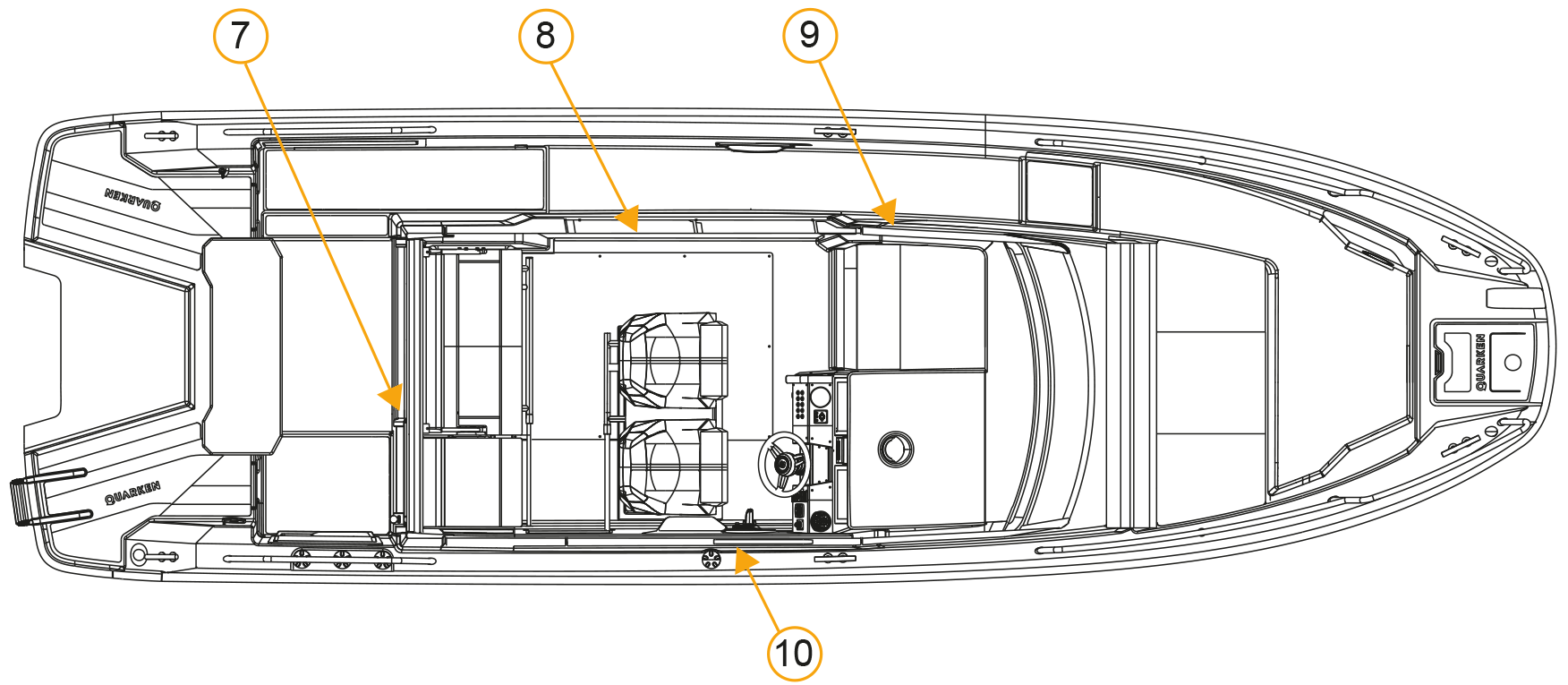

7. Akterdörr

8. Sidodörr

9. Hyttens ventilationsfönster

10. Öppningsbart sidofönster

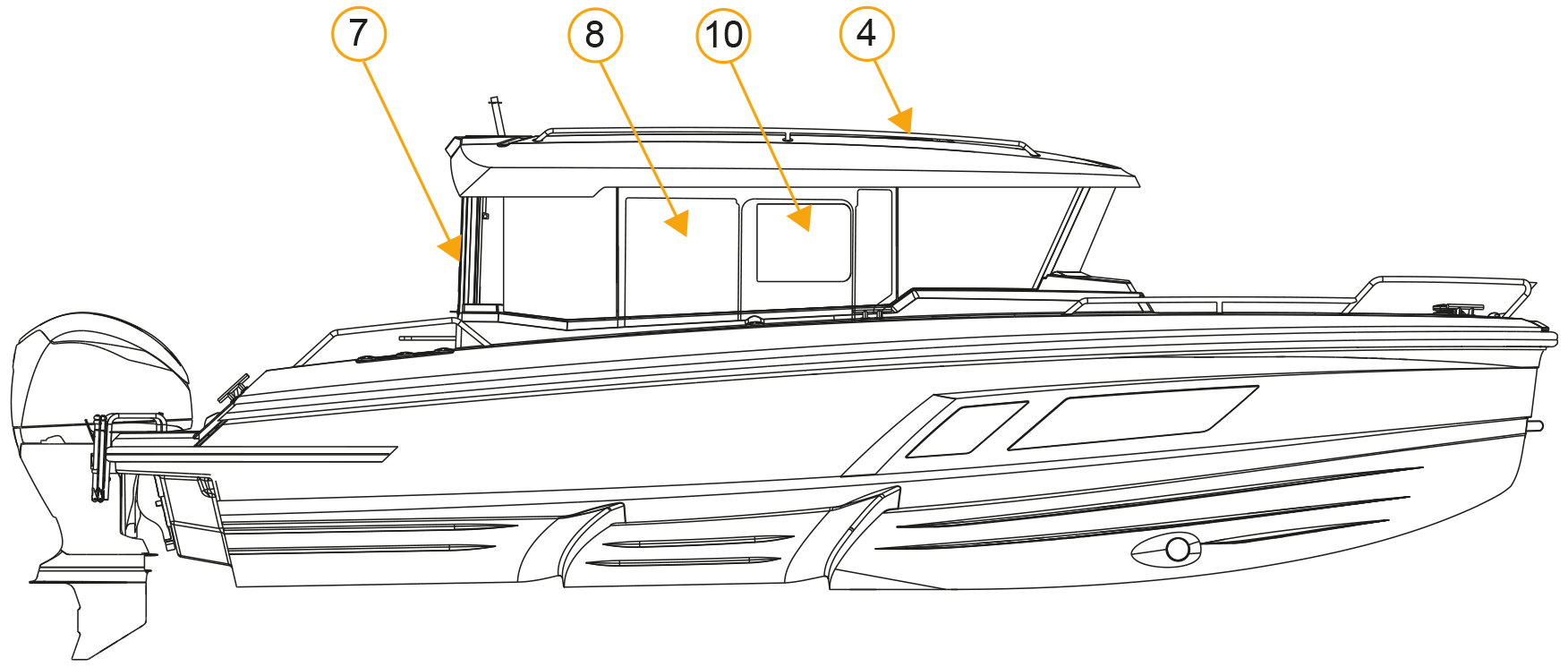

4. Taklucka

7. Akterdörr

8. Sidodörr

10. Öppningsbart sidofönster
