9.2 Tekniset tiedot

Yleiset tiedot

Veneen malli

Quarken 27 Open

Käyttötarkoitus

Huvivene

Moottori

Yamaha F300 NSB2 -perämoottori. Moottorimalli on merkitty moottoriin kiinnitettyyn kilpeen.

Moottorin enimmäisteho

221 kW (300 hv)

Matkustajien enimmäismäärä

9

Vuoteiden määrä

2 henkilöä

Suunnitteluluokka

C – rannikko (Coastal)

Suurin nopeus

+ 45 solmua

Materiaali

Lasikuitu

Sertifiointi

Katso vaatimustenmukaisuusvakuutus

Standardien mukaisuus

Katso vaatimustenmukaisuusvakuutus

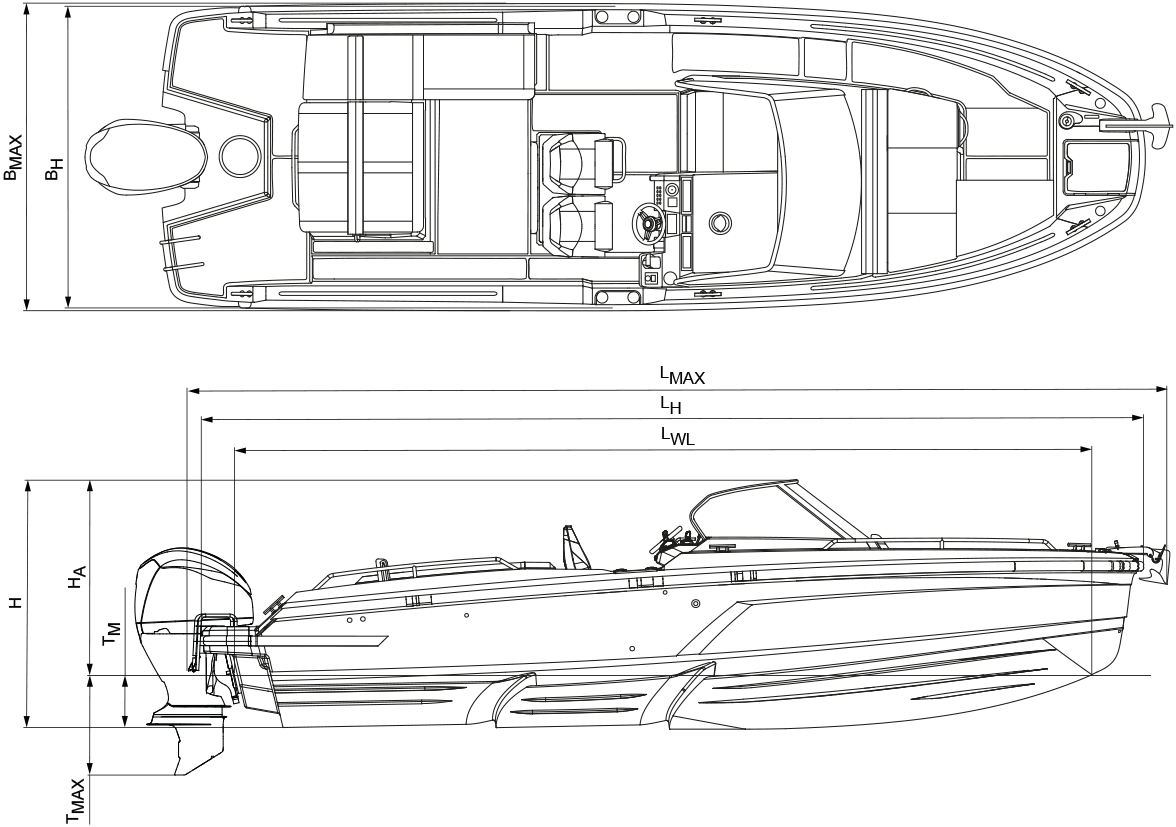

Q27 Open -mallin mitat

Mitat

m

jalkaa

Suurin leveys (BMAX)

2,59

8,497

Rungon leveys (BH)

2,52

8,26

Enimmäispituus (LMAX)

8,51

27,92

Rungon pituus (LH)

8,16

26,77

Pituus vesirajassa (LWL)

7,43

24,38

Enimmäissyväys (TMAX)

0,86

2,8

Rungon syväys (TM)

0,45

1,48

Korkeus (H)

2,15

7,05

Korkeus vesilinjasta, masto ylhäällä (HA)

1,7

5,58

Paino ja suurin suositeltu kuorma

Tiedot

kg

lb

Tyhjä alus (mEC)

1 923

4 251

Veneen paino ilman kuormaa (mLC)

Suurin trailerilla vetämisessä sallittu paino, josta

2 352

5184

Pienin käyttölaitteisto

111

244

Moottori

313

689

Enimmäiskuorma (mMTL)

Josta:

1 182

2 604

Kokonaishenkilömassa. Laskettu keskiarvo:

  • aikuinen, 75 kg (165 naulaa)

  • lapsi, 37,5 kg (83 naulaa)

675

1 488

Henkilökohtaiset matka- ja muut tavarat

145

320

Ruoka ja muona

50

110

Bensiini

231

509

Makeavesi

43

94

Septijäte

38

84

Veneen paino enimmäiskuormalla (mLDC)

3 534

7 788

Säiliöiden tilavuudet

l

gal

Bensiinipolttoainesäiliö

300

79

Makeavesisäiliö

45

12

Septisäiliö

40

10,5

Dieselpolttoainesäiliö

30

7,9

Pilssipumpun pumppauskyky

l/s

gal/min

Sähköinen pilssipumppu

41

650

Manuaalinen pilssipumppu

33

530

Kiinnitystä, ankkurointia ja hinaamista koskevat suositukset

Kiinnitys- ja hinausköysien tyypit

  • Polyamidi-, polyesteri- ja nailonköydet, 12 mm (0,47 tuumaa)

Ankkuriketjun tyyppi

  • Halkaisija 8 mm (0,3 tuumaa)

  • Pituus 3–5 m (10–16 jalkaa)

Kiinnitys-, hinaus- ja ankkurointiköysien vahvuusluokitukset

  • Hinaus ja ankkurointi etuknaapista: 34 kN

  • Kiinnityksen eteenpäin suuntautuva voima etu- ja keskiknaapien osalta: 28 kN

  • Kiinnityksen taaksepäin suuntautuva voima takaknaapien osalta: 24 kN

Ulkoiset ankkurit

  • Pääankkuri vähintään 7,5 kg (16,53 naulaa)

  • Toissijainen ankkuri 5 kg (11 naulaa)
