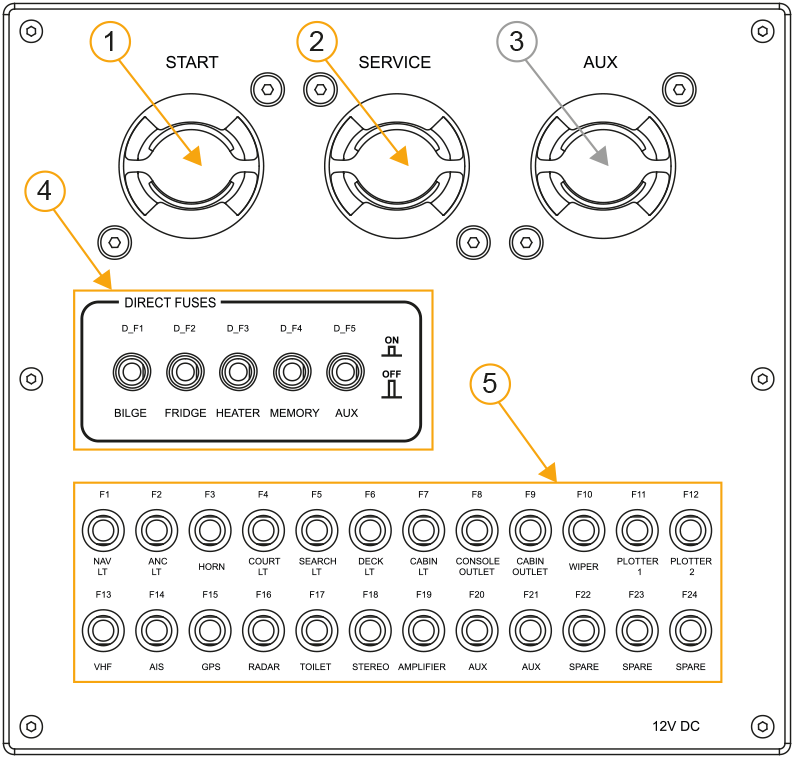

Start: käivitamise pealüliti
-
Service: hoolduse pealüliti
-
Aux: lisaseadme pealüliti*
-
Direct fuses: otsevoolu kaitsmed/lülitid
-
Tavakaitsmed
* Valikuline
Pealüliti paneel asub kajutis ahtriistme all (vt joonist jaotises 4.2 Elektrisüsteem).
Kui olete valinud valikulised tarvikud, mis vajavad suurt võimsust, asuvad nende kaitsmed pealüliti paneeli kõrval.
12 V seadet juhivad pealüliti paneelil olevad pealülitid ja roolikonsoolil olevad eraldi funktsiooninupud.
-
Käivituslüliti juhib mootori funktsioone roolikonsoolis.
-
Lisaseadme pealüliti juhib vööripõtkurit ja ankrupeli (valikulised tarvikud).
-
Hoolduse pealüliti juhib kõiki teisi seadmeid.
Otseste kaitsmete nupud töötavad nii kaitsmetena kui ka toitelülititena seadmete puhul, mis vajavad voolu ka siis, kui pealülitid on välja lülitatud. Nendega on ühendatud järgmised seadmed.
-
Pilsipump
-
Külmkapp*
-
Kütteseade*
-
Helikanali mälu*
-
Aux veepaagi või järelpaigaldatavate seadmete jaoks*
* Valikuline
Kui otsevoolu kaitsme toitelüliti on alla vajutatud, on lüliti sees. Kui see on üles lükatud, on see välja lülitatud.
Kui otsevoolu lülitid liiga vara välja lülitatakse, võivad otsevoolu kaitsmetega ühendatud seadmed üle kuumeneda ja kahjustada saada.
Hoidke otsevoolu lülitid alati sisselülitatuna, isegi kui lülitate seadme või rakenduse toite välja.
Tavakaitsmed on ühendatud seadmetega, mis saavad toidet hoolduse pealülitist. Asendid F20–F25 on varukaitsmed järelpaigaldatavatele seadmetele.
Suure võimsusega kaitsmed on ühendatud valikuliste tarvikutega, nagu vööripõtkur ja ankrupeli. Suure võimsusega kaitsmete asukoha ja juurdepääsu kohta vaadake diagrammi jaotises 4.2 Elektrisüsteem.
