4.2.1 Pääkytkintaulu ja sulakkeet (12 V:n järjestelmä)

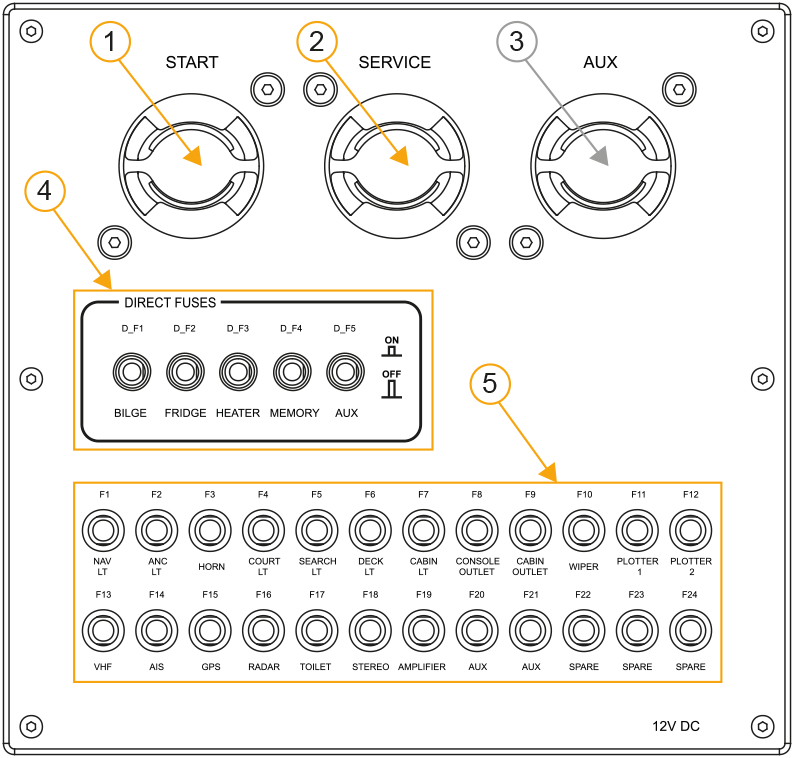

Pääkytkintaulu

  1. Start: pääkäynnistyskytkin

  2. Service: käyttövirran pääkytkin

  3. Aux: Aux-pääkytkin*

  4. Direct fuses: suorasyöttösulakkeet/-virtakytkimet

  5. Tavalliset sulakkeet

* Valinnaisvaruste

Pääkytkintaulu sijaitsee kajuutan peräistuimen alla (katso kaavio osiossa 4.2 Sähköjärjestelmä).

Jos veneessä on valinnaisvarusteita, jotka tarvitsevat suurta tehoa, niiden suurvirtasulakkeet sijaitsevat pääkytkintaulun vieressä.

Pääkytkimet

12 V:n laitteita ohjataan pääkytkintaulun pääkytkimillä ja ohjauskonsolin toimintopainikkeilla.

  • Pääohjauskytkimellä ohjataan ohjauskonsolin moottoritoimintoja.

  • Aux-pääkytkimellä ohjataan keulapotkuria ja ankkurivinssiä (valinnaisvarusteita).

  • Käyttövirran pääkytkin ohjaa kaikkia muita laitteita.

Suorasyöttösulakkeet ja -kytkimet

Suorasyöttösulakkeet toimivat sekä sulakkeina että virtakytkiminä niiden laitteiden osalta, jotka tarvitsevat virtaa myös kun pääkytkimet ovat pois päältä. Seuraavat laitteet on liitetty niihin:

  • pilssipumppu

  • jääkaappi*

  • lämmitin*

  • äänentoistokanavan muisti*

  • vesisäiliön Aux -lisälaitteet tai jälkiasennukset*

* Valinnaisvaruste

Kun suorasyöttösulakkeen virtakytkin painetaan alas, kytkin on päällä. Kun se painetaan ylös, se on pois päältä.

Suorasyöttösulakkeisiin kytketyt laitteet voivat kuumentua liikaa ja vaurioitua, jos suorasyöttökytkimet kytketään liian pian pois päältä.

Pidä suorasyöttökytkimet aina päällä, vaikka niihin liittyvistä laitteista katkaistaisiin virta.

Tavalliset sulakkeet

Tavalliset sulakkeet on kytketty laitteille, joiden virtakatkaisin on käyttövirran pääkytkin. Kohdat F20–F25 ovat jälkiasennusten varasulakkeita.

Suurvirtasulakkeet

Suurvirtasulakkeet on kytketty valinnaisvarusteille, kuten keulapotkurille ja ankkurivinssille. Suurvirtasulakkeiden sijainti ja niihin pääsy on esitetty kaaviossa osiossa 4.2 Sähköjärjestelmä.
