9.2 Spécifications techniques

Spécifications générales

Modèle de bateau

Quarken 27 Cabin

Objet de l’utilisation

Loisirs

Moteur

Moteur hors-bord Yamaha F300 NSB2. Le modèle de moteur est indiqué sur une plaque signalétique fixée au moteur.

Puissance maximale du moteur

221 kW (300 ch)

Nombre maximal de passagers

8

Nombre de lits

2 personnes

Catégorie de conception

C - Côtier

Vitesse maximale

+ 43 nd

Matériau

Fibre de verre

Certification

Voir la déclaration de conformité

Conformité aux normes

Voir la déclaration de conformité

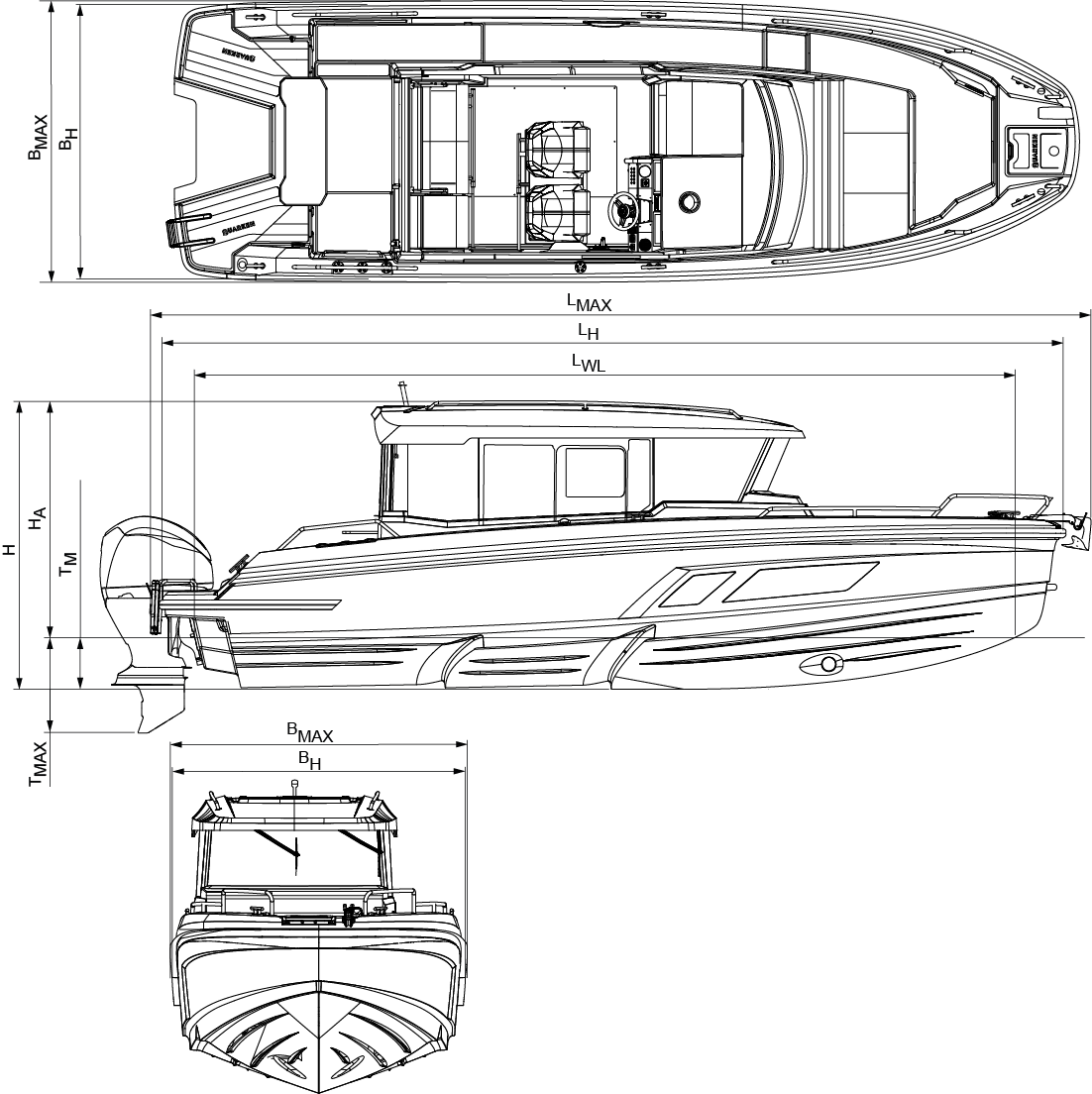

Dimensions

m

pi

Largeur maximale (BMAX)

2,59

8,497

Largeur de la coque (BH)

2,52

8,26

Longueur maximale (LMAX)

8,51

27,92

Longueur de la coque (LH)

8,16

26,77

Longueur sur la ligne de flottaison (LWL)

7,43

24,38

Tirant d’eau maximal (TMAX)

0,86

2,8

Tirage de la coque (TM)

0,45

1,48

Poids maximal et charge maximale recommandés

Détails

kg

lb

Embarcation vide (mEC)

2335

5148

Poids du bateau à vide (mLC)

Poids maximal de remorquage, dont :

2730

6019

Équipement de fonctionnement minimal

82,5

182

Moteur

312,5

689

Charge maximale (mMTL)

Dont :

1011

2229

Masse totale de la personne. Moyenne calculée :

  • Adulte 75 kg (165 lb)

  • Enfant 37,5 kg (83 lb)

600

1323

Bagages personnels et stockage

160

352

Stockage de provisions

0

0

Carburant

222

489

Eau douce

43

94

Rejets septiques

30

66

Poids du bateau avec charge maximale (mLDC)

3741

8247

Capacité des réservoirs

L

gal

Réservoir de carburant essence

300

79

Réservoir d’eau douce

45

12

Réservoir de rejets septiques

40

10,5

Réservoir de carburant

30

7,9

Capacités de débit de la pompe de cale

l/s

gal/min

Pompe de cale électrique

41

650

Pompe de cale manuelle

33

530

Recommandations pour l’amarrage, l’ancrage et le remorquage

Types de lignes pour l’amarrage et le remorquage

  • Lignes en polyamide, polyester et nylon 12 mm (0,47 po)

Type de chaîne d’ancre

  • Diamètre 8 mm (0,3 po)

  • Longueur 3-5 m (10-16 pi)

Indices de résistance des lignes d’amarrage, de remorquage et d’ancrage

  • Remorquage et ancrage à partir du taquet avant : 34 kN

  • Force nominale d’amarrage avant pour les taquets avant et centraux : 28 kN

  • Force nominale d’amarrage arrière pour le taquet arrière : 24 kN

Ancrages externes

  • Ancre principale minimale 7,5 kg (16,53 lb)

  • Ancre secondaire 5 kg (11 lb)
