4.7 Rungon ja kansirakenteen aukot

Veneessä on useita aukkoja, joista vesi voi päästä sisään tai ulos. Niitä on pidettävä silmällä käytön aikana, jotta vettä ei pääse sisään ja matkustajien turvallisuuden varmistamiseksi.

Seuraavissa kaavioissa on esitetty rungossa ja kansirakenteissa (kannen yläpuolisilla alueilla) olevien aukkojen sijainnit.

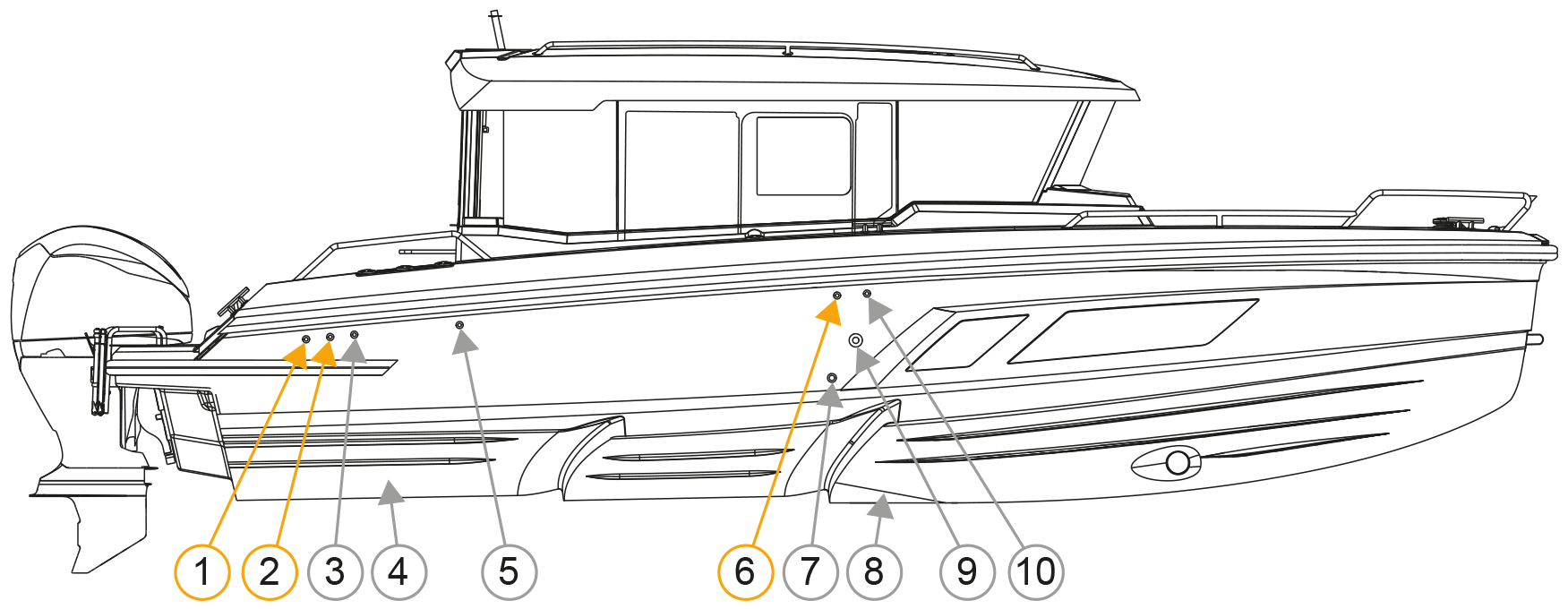

Rungon aukot

  1. Automaattisen pilssipumpun tyhjennysaukko

  2. Manuaalisen pilssipumpun tyhjennysaukko

  3. Septisäiliön tuuletusaukko*

  4. Septisäiliön tyhjennysaukko pohjaventtiilillä*

  5. Dieselsäiliön tuuletusaukko*

  6. Bensiinisäiliön tuuletusaukko

  7. WC:n pesualtaan tyhjennysaukko pohjaventtiilillä*

  8. WC-istuimen huuhteluveden tulo pohjaventtiilillä*

  9. Lämmittimen poistoventtiili*

  10. Makeavesisäiliön tuuletusaukko*

*Valinnaisvaruste

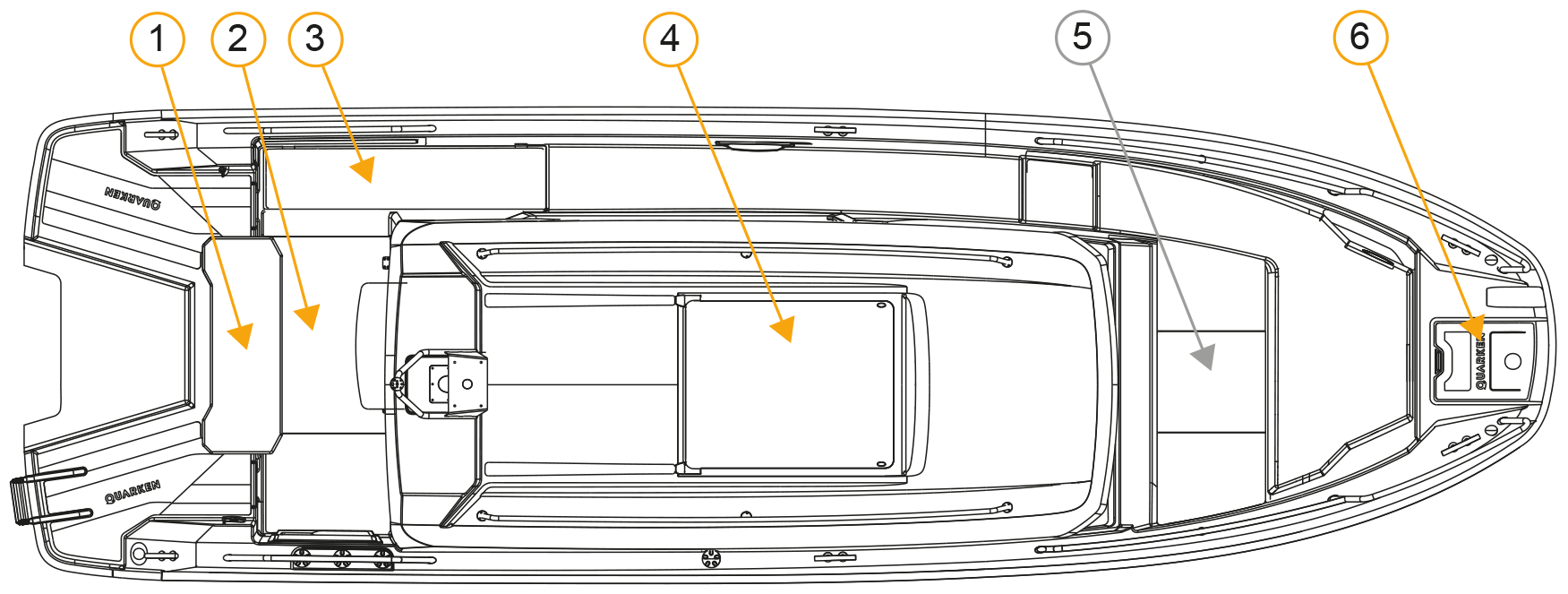

Ikkunat, ovet ja luukut

  1.  Peräpenkki

  2.  Ohjaamon peräluukku

  3.  Ohjaamon sivuluukku

  4.  Kattoluukku

  5. Kajuutan luukku*

  6. Ankkurin säilytysluukku

* Valinnaisvaruste

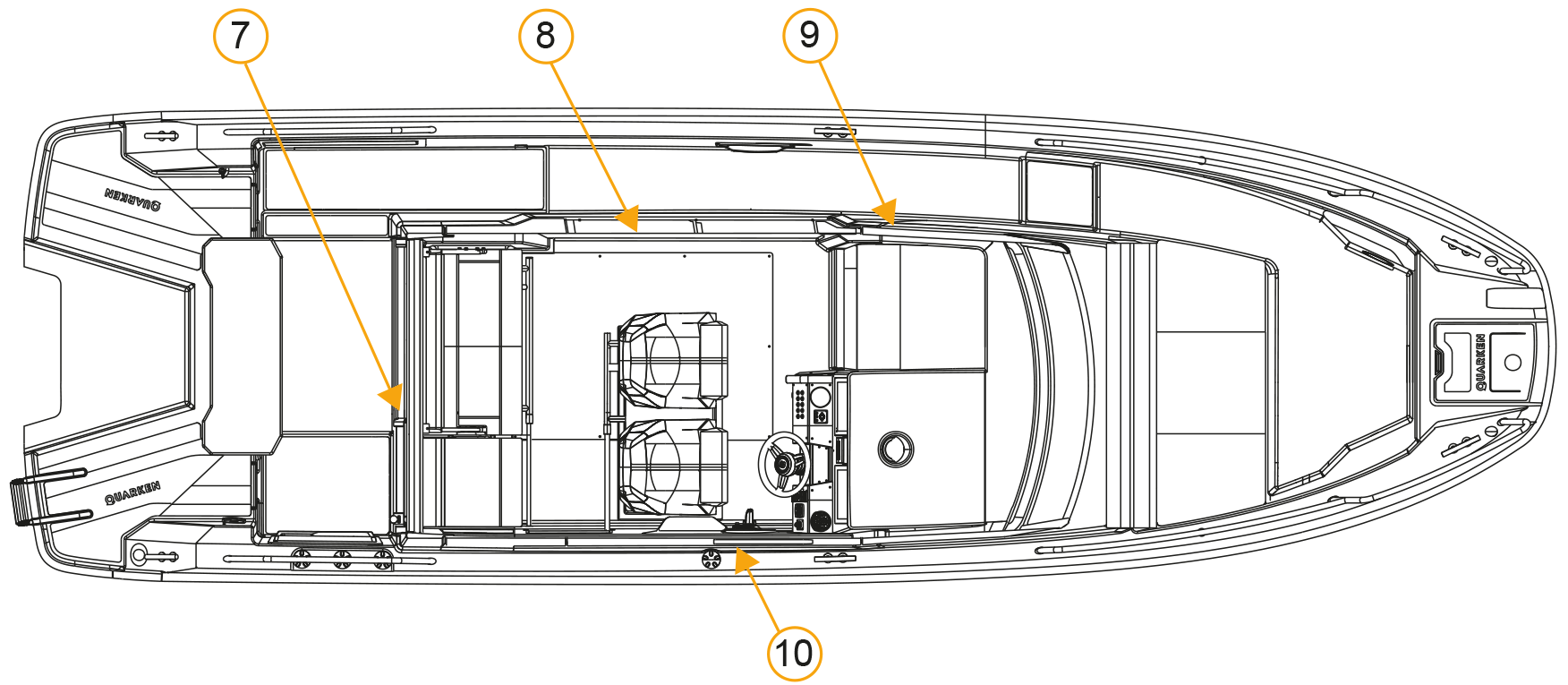

7. Peräovi

8. Sivuovi

9. Kajuutan tuuletusikkuna

10. Avattava sivuikkuna

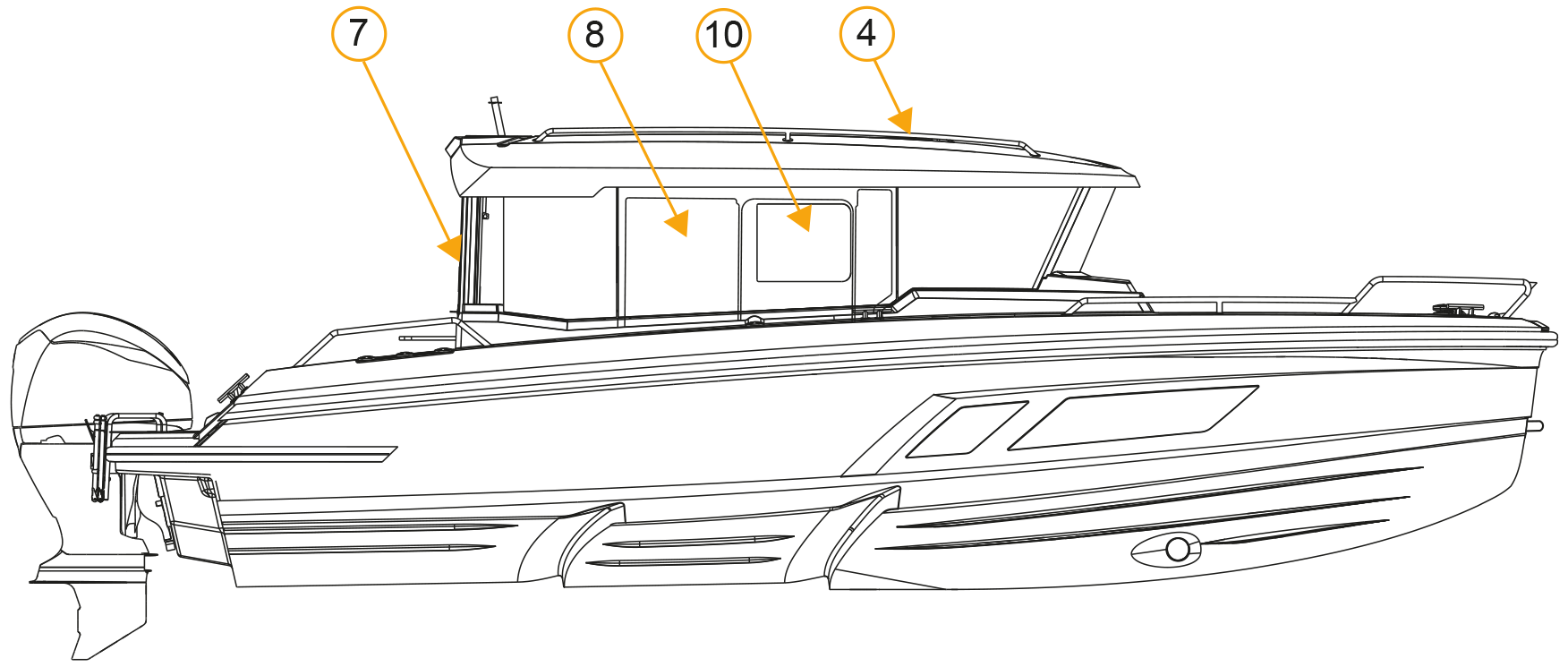

4. Kattoluukku

7. Peräovi

8. Sivuovi

10. Avattava sivuikkuna
