4.7 Kere ja pealisehitise avad

Paadil on mitmeid avasid, kust vesi pääseb sisse ja välja. Peate kasutamise ajal pöörama nendele tähelepanu, et vältida vee sissepääsu ja tagada reisijate ohutus.

Järgmised joonised näitavad avade asukohta keres ja pealisehitistes (tekist kõrgemal).

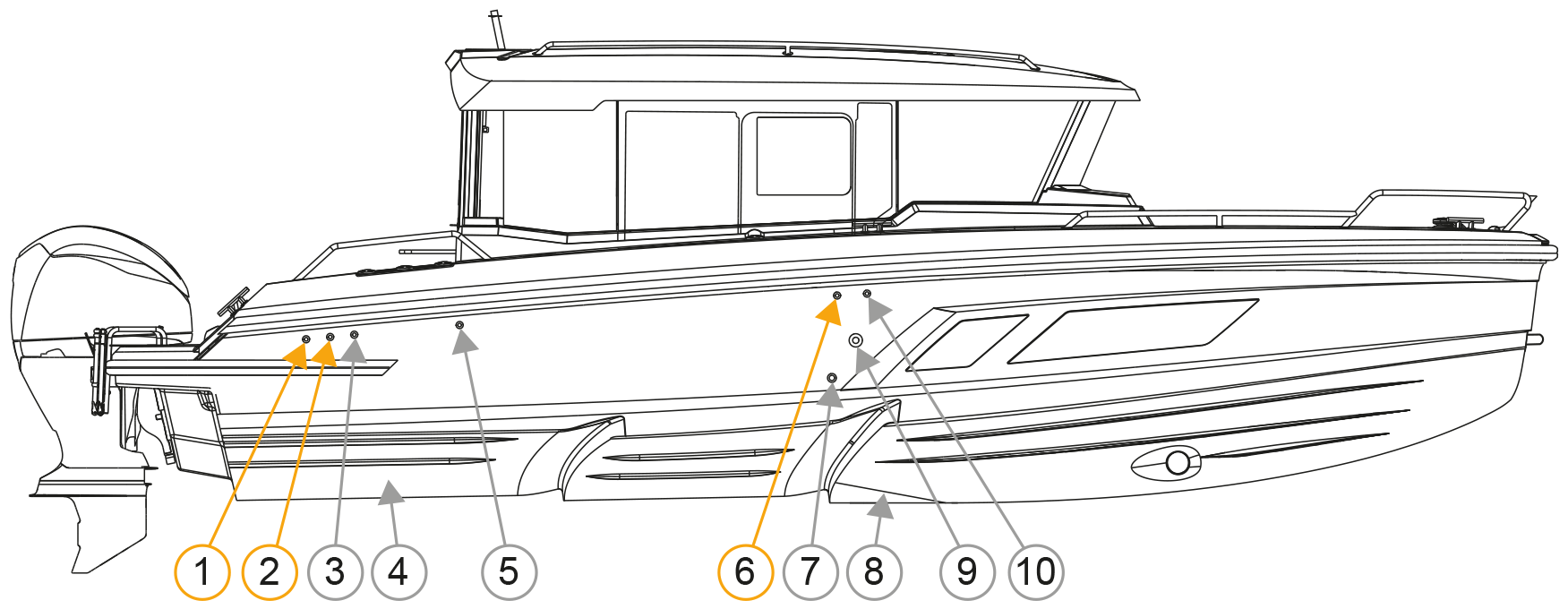

Kere avad

  1. Automaatse pilsipumba äravooluava

  2. Manuaalse pilsipumba äravooluava

  3. Septiku ventilatsiooniava*

  4. Ventiiliga varustatud septiku äravooluava*

  5. Diislikütuse paagi ventilatsiooniava*

  6. Bensiinipaagi ventilatsiooniava

  7. Ventiiliga varustatud tualeti kraanikausi äravooluava*

  8. Ventiiliga varustatud tualeti loputusvee sisselaskeava*

  9. Kütteseadme väljalaskeklapp*

  10. Mageveepaagi tuulutusava*

* Valikuline

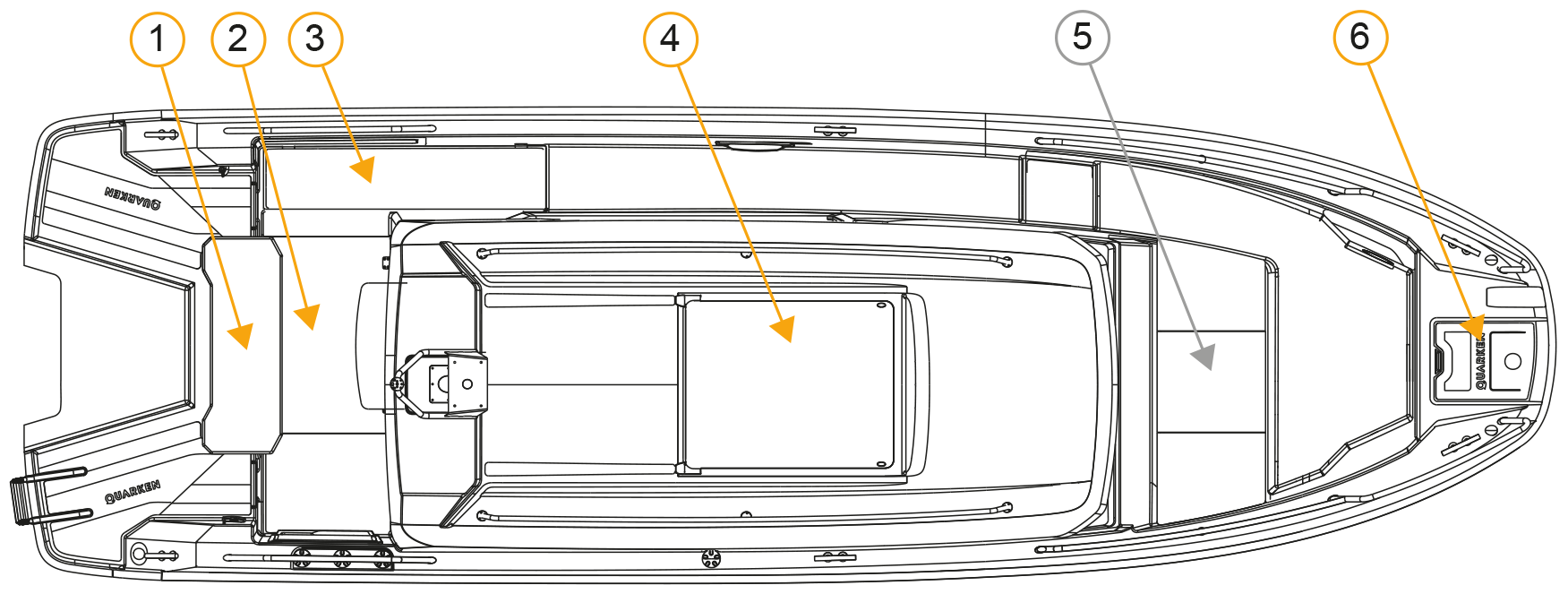

Aknad, uksed ja luugid

  1.  Ahtris olev pink

  2.  Ahtri kokpiti luuk

  3.  Külgmine kokpiti luuk

  4.  Katuseluuk

  5. Kajuti luuk*

  6. Ankru hoiukoha luuk

* Valikuline

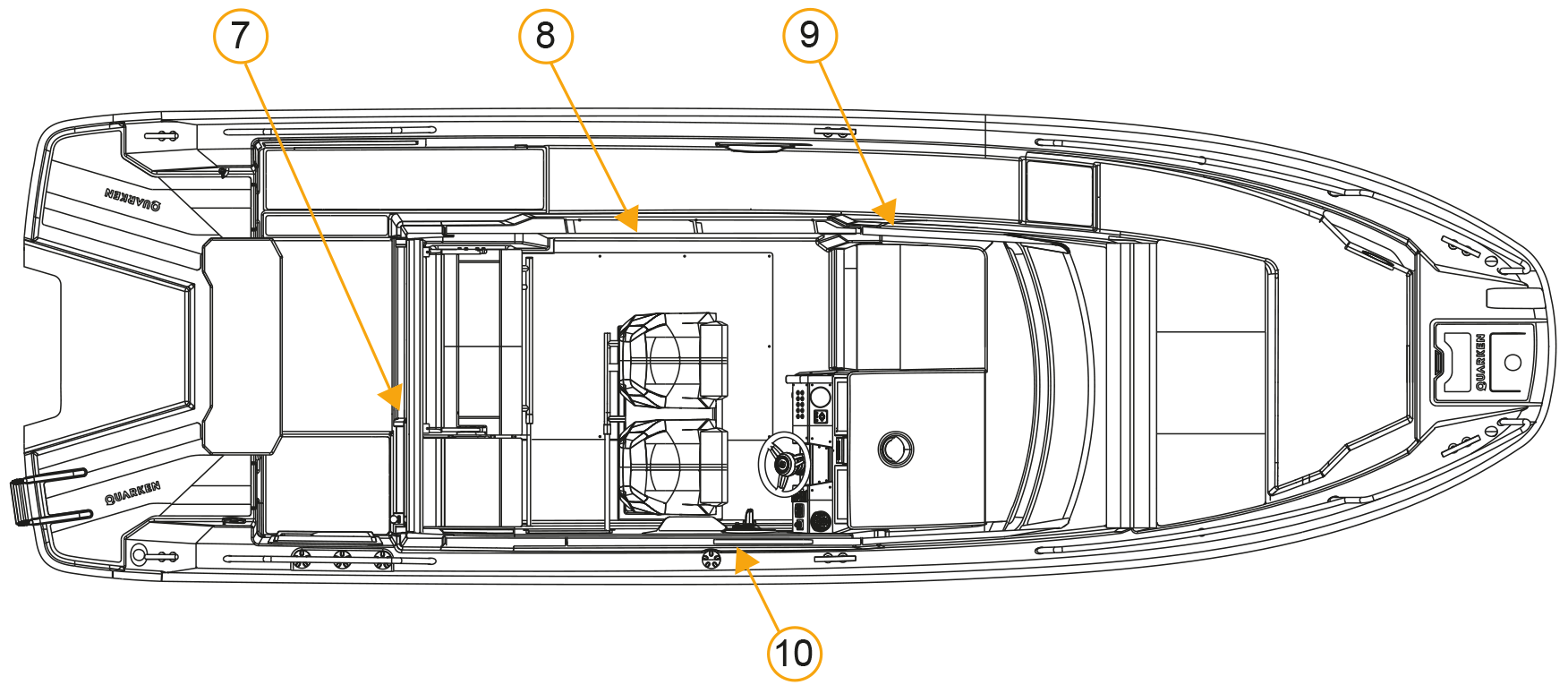

7. Ahtriuks

8. Külguks

9. Kajuti ventilatsiooniaken

10. Avatav külgaken

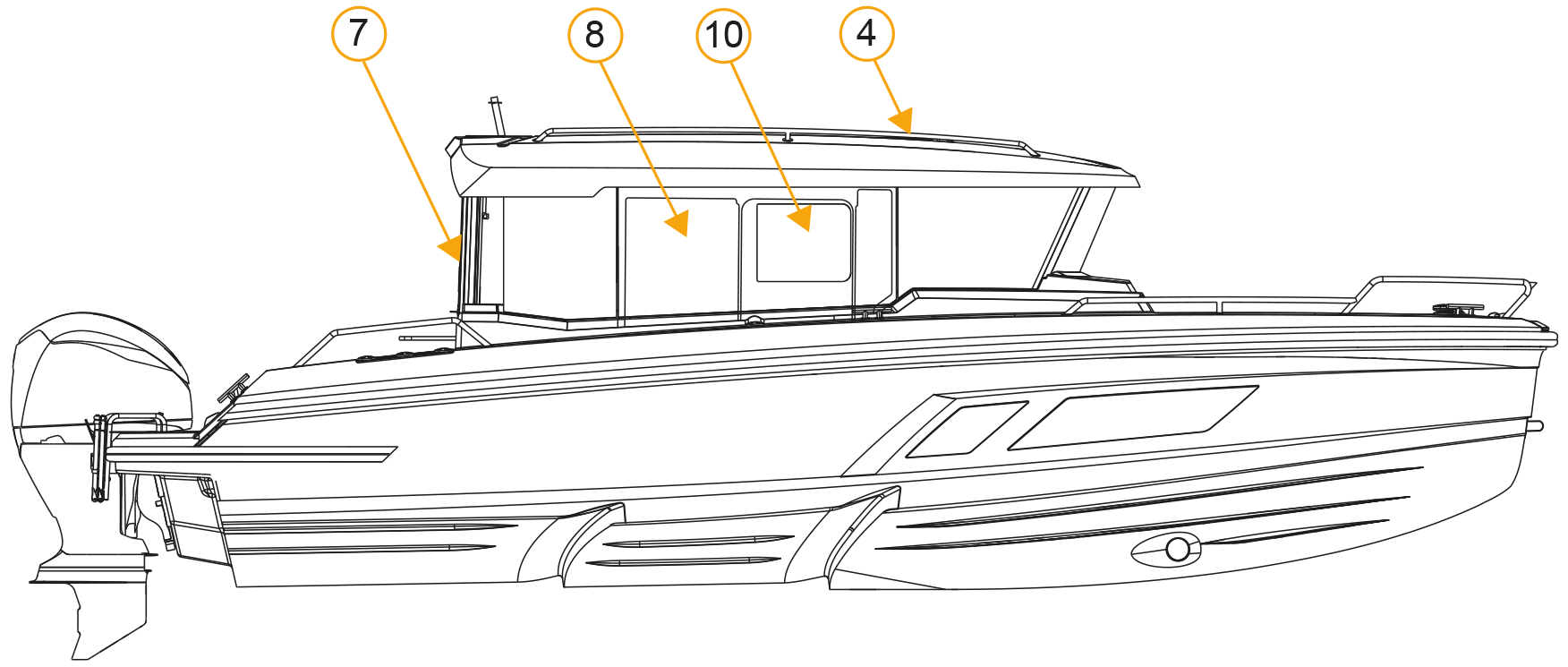

4. Katuseluuk

7. Ahtriuks

8. Külguks

10. Avatav külgaken
