4.7 Öffnungen in Rumpf und Aufbauten

Ihr Boot hat eine Reihe von Öffnungen, durch die Wasser zu- und abfließen kann. Achten Sie auf die Öffnungen, um das Eindringen von Wasser zu verhindern und die Sicherheit der Passagiere sicherzustellen.

Die folgenden Abbildungen zeigen die Lage dieser Öffnungen im Rumpf und in den Aufbauten (Bereiche über dem Deck).

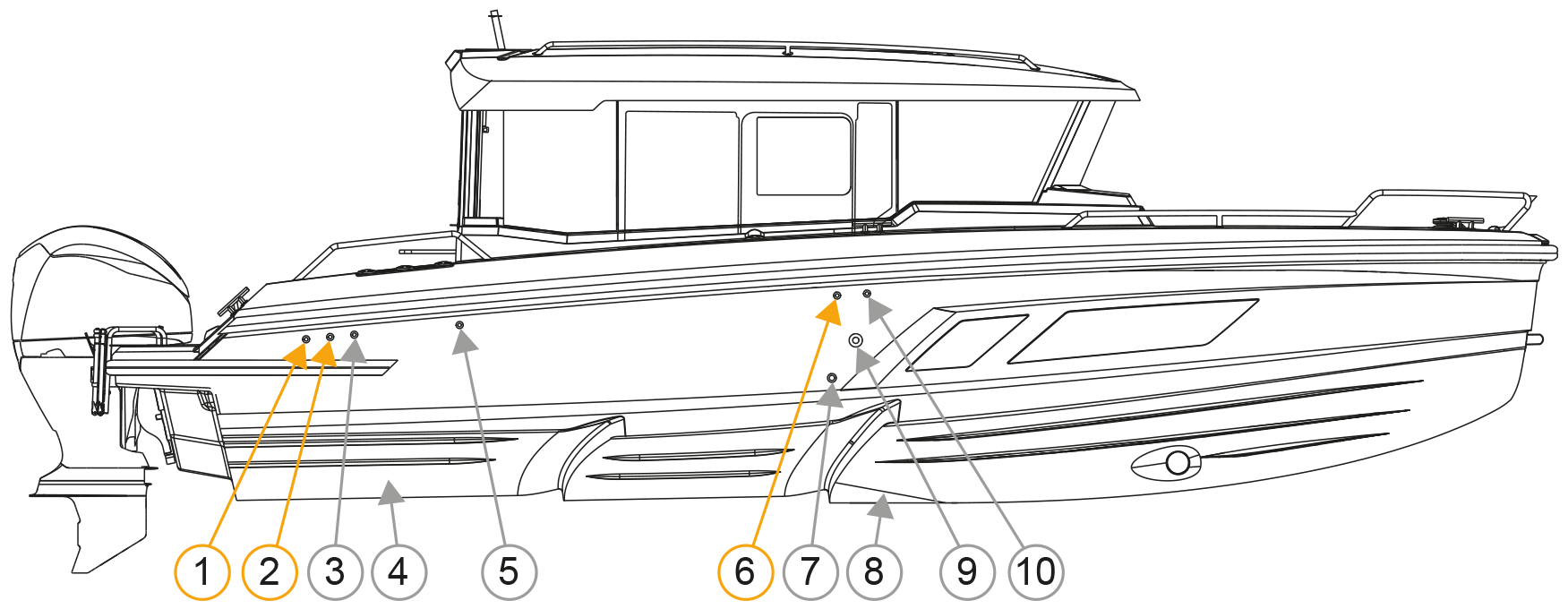

Öffnungen im Rumpf

  1. Abflussloch für automatische Lenzpumpe

  2. Abflussloch für manuelle Lenzpumpe

  3. Entlüftungsöffnung des Abwassertanks*

  4. Abflussloch des Abwassertanks mit Flutventil*

  5. Entlüftungsöffnung des Dieseltanks*

  6. Entlüftungsöffnung des Benzintanks

  7. Abflussloch des Toilettenbeckens mit Flutventil*

  8. Einlass Toilettenspülwasser mit Flutventil*

  9. Ventil der Abgasanlage der Heizung*

  10. Entlüftungsöffnung des Frischwassertanks*

*Optional

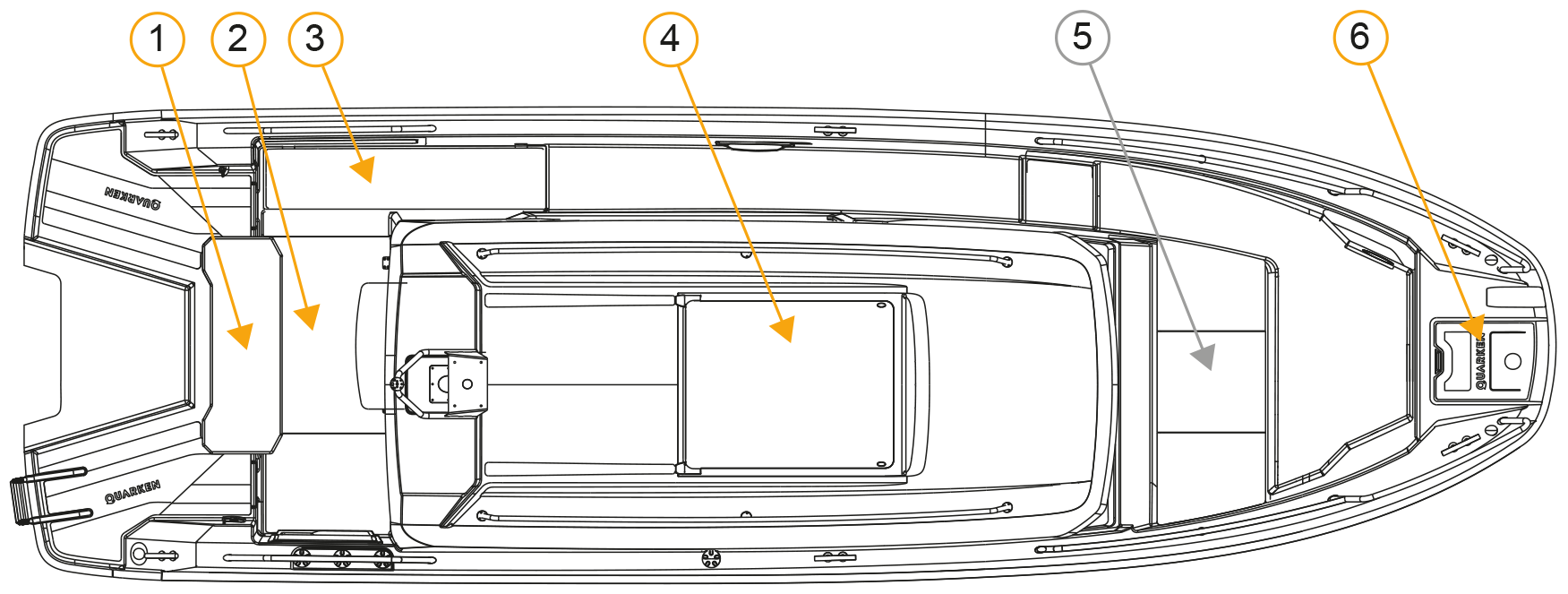

Fenster, Türen und Luken

  1.  Achterbank

  2.  Achter-Cockpitluke

  3.  Seitliche Cockpitluke

  4.  Dachluke

  5. Kabinenluke*

  6. Anker-Stauraumluke

*Optional.

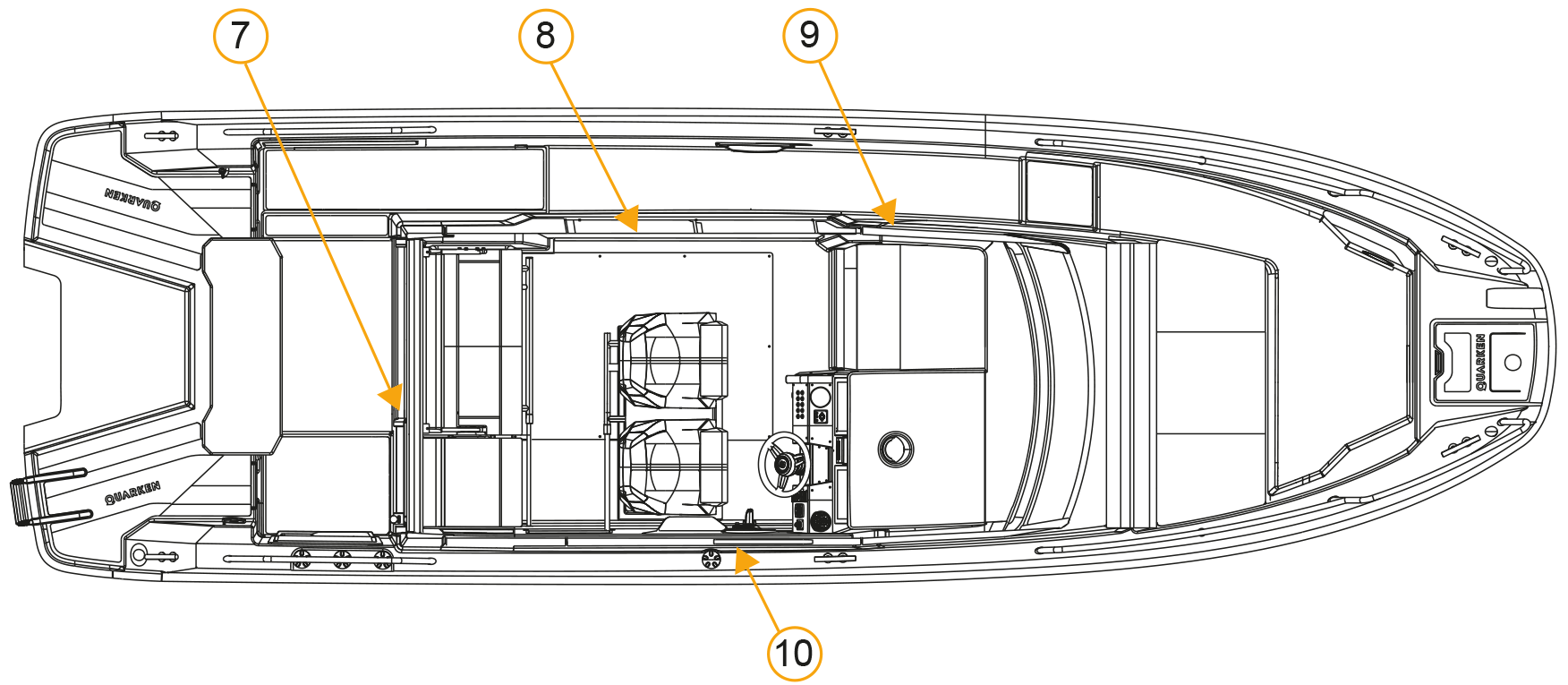

7. Achtertür

8. Seitentür

9. Fenster der Kabinenlüftung

10. Seitenfenster zum Öffnen

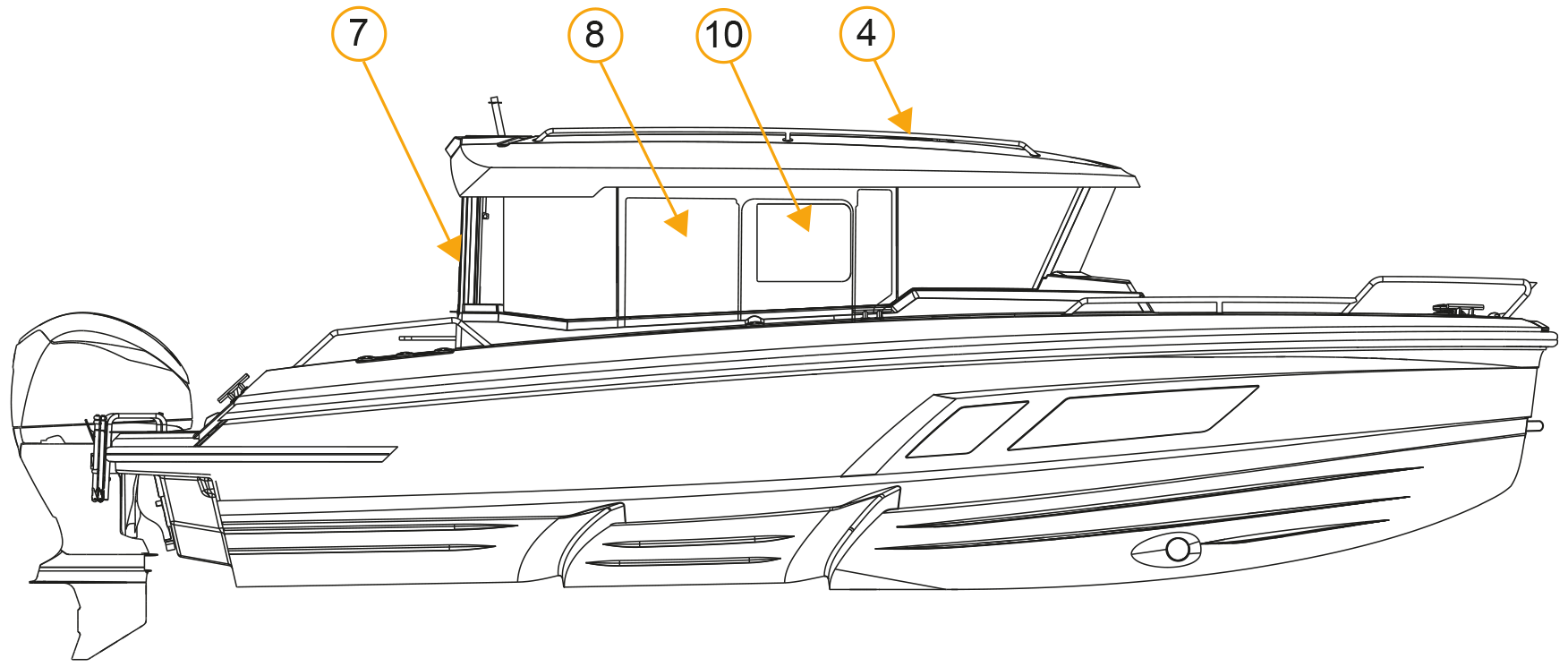

4. Dachluke

7. Achtertür

8. Seitentür

10. Seitenfenster zum Öffnen
